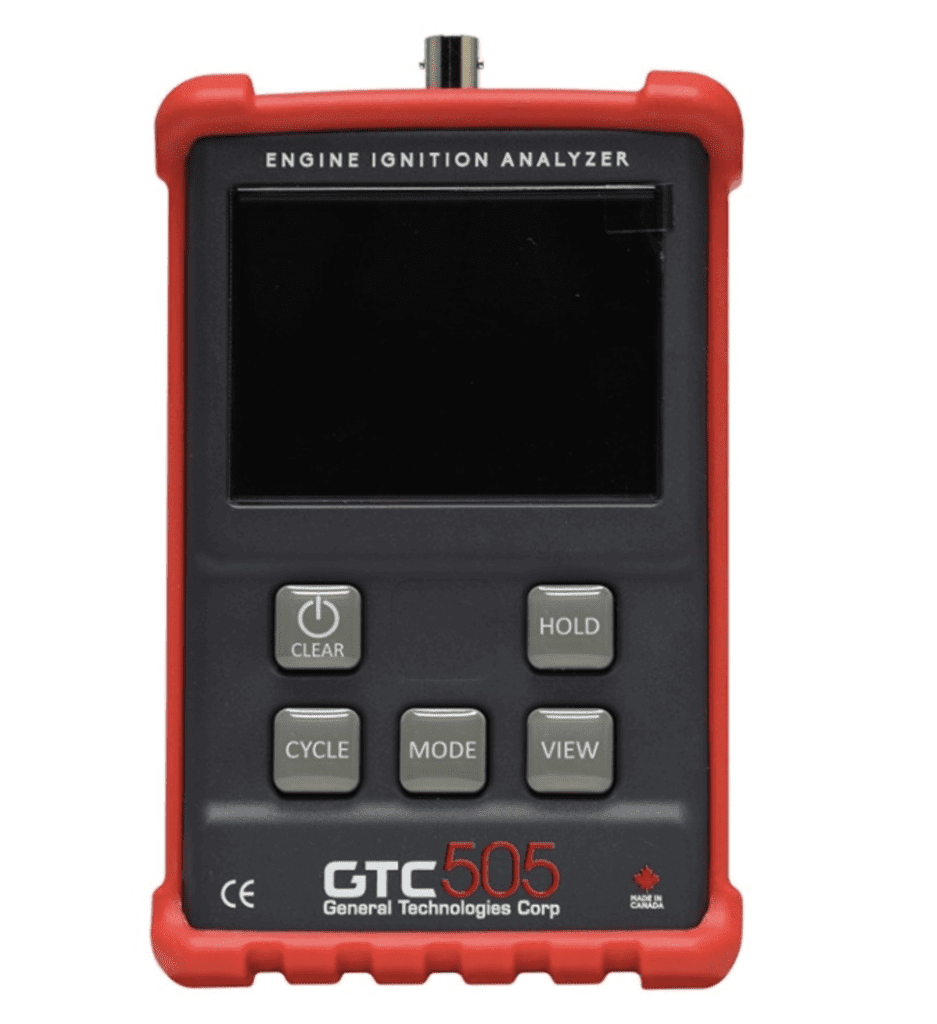

ANALIZADOR INTELIGENTE DE ENCENDIDO SHEFFIELD RESEARCH GTC505

AGOTADO

$74.816,11

Descripción del producto

ANALIZADOR INTELIGENTE DE ENCENDIDO SHEFFIELD RESEARCH

SHFGTC505

 Video en español : https://youtu.be/r7BoTToPzxc

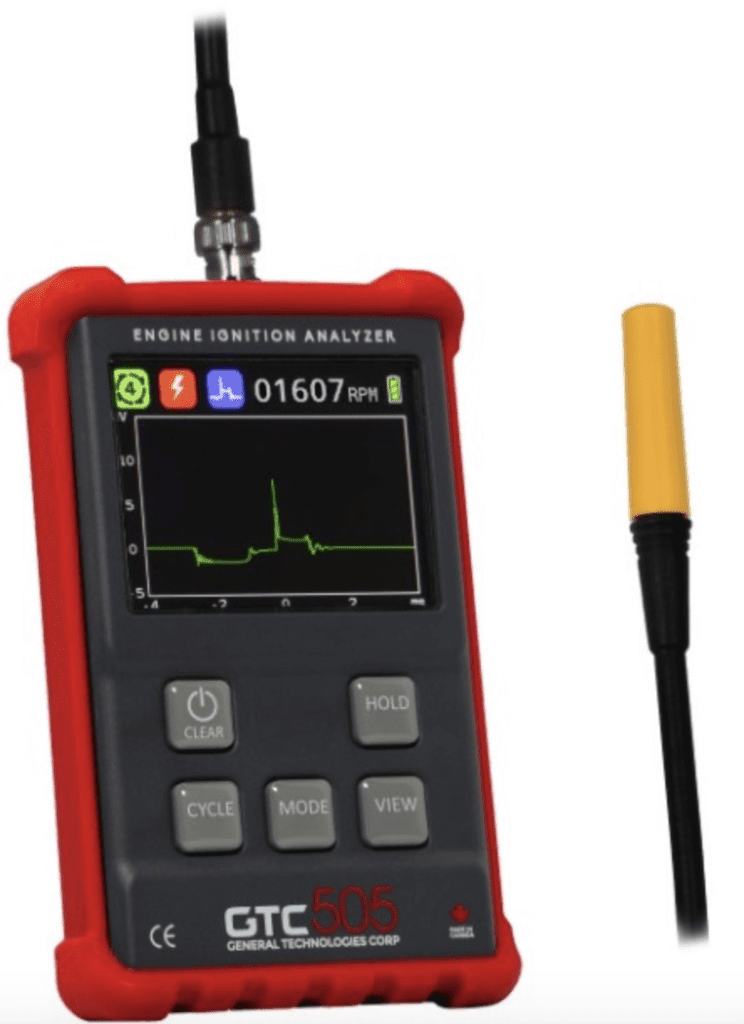

El analizador de encendido del motor GTC505 es un instrumento manual diseñado para el diagnóstico y la medición del rendimiento de todos los tipos de sistemas de encendido por chispa, desde el convencional hasta el más nuevo de bobina.

Capaz de mostrar y medir lo siguiente en tiempo real: forma de onda de ignición secundaria, tiempo de rampa de corriente de bobina primaria, tiempo de permanencia, tiempo de combustión de chispa y RPM.

También ofrece dos formatos de pantalla innovadores y únicos que se utilizan para comparar las mediciones entre cilindros y para ver los datos de cientos de eventos de chispa a lo largo del tiempo para detectar problemas intermitentes, fallas de encendido y otros problemas de rendimiento que son muy difíciles de detectar usando los métodos convencionales.

Este dispositivo es alimentado por una batería de litio recargable de 9V, que proporciona hasta 8 horas de funcionamiento, utilizando una pantalla color de 3,5" de rápida respuesta, con una luz de fondo brillante y amplio ángulo de visión.



Propiedades:

Visualización de formas de onda en tiempo real

Detectar y mostrar el ángulo de detención (en sistemas de alambre de chispa de alta tensión) y el tiempo de rampa (para sistemas COP)

Grabe el tiempo de combustión, el voltaje de la bujía, el tiempo de permanencia / rampa y las RPM de cada chispa, lo que permite detectar fallas de encendido

Compare las lecturas entre cilindros con un gráfico de "candelero" que muestre las lecturas máximas, mínimas y medias de cada cilindro

Mostrar todo en una pantalla TFT LCD de 3.5"

La batería recargable de Li-Ion proporciona 6 horas de trabajo

Pasa la rigurosa prueba de caída "MIL-STD-810"



Útil para la solución de problemas:

No arranca

Fallas

Problemas intermitentes

Fallas de las bobinas primaria y secundaria

Bujías encendidas o dañadas

Cable de bujía dañado



Rápido, potente y fácil de usar:

Enchufe el captador apropiado del sensor en la sonda flexible

Seleccione el número de ciclos del motor que se va a medir

Seleccione el tipo de medida y el formato de visualización

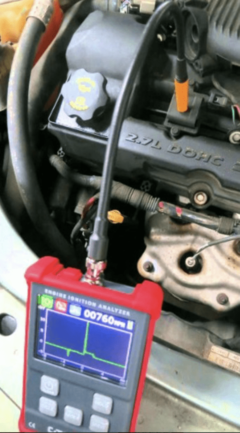

Coloque el pick-up en la parte superior del módulo de encendido, o sobre el cable de la bujía

El GTC505 detectará y ajustará automáticamente todos los parámetros para proporcionar mediciones precisas y gráficos claros



Especificaciones técnicas:

Pantalla: Color 3.5 "TFT (320x240 píxeles)

Compatibilidad del sistema de encendido: magneto, distribuidor convencional, chispa residual (DIS), bobina cerca del enchufe, bobina en el enchufe, etc.

Ciclo del motor: 2, 4 y chispa residual (DIS)

Sonda: 12 "(30 cm) de largo con COP intercambiable y SPW pick-up

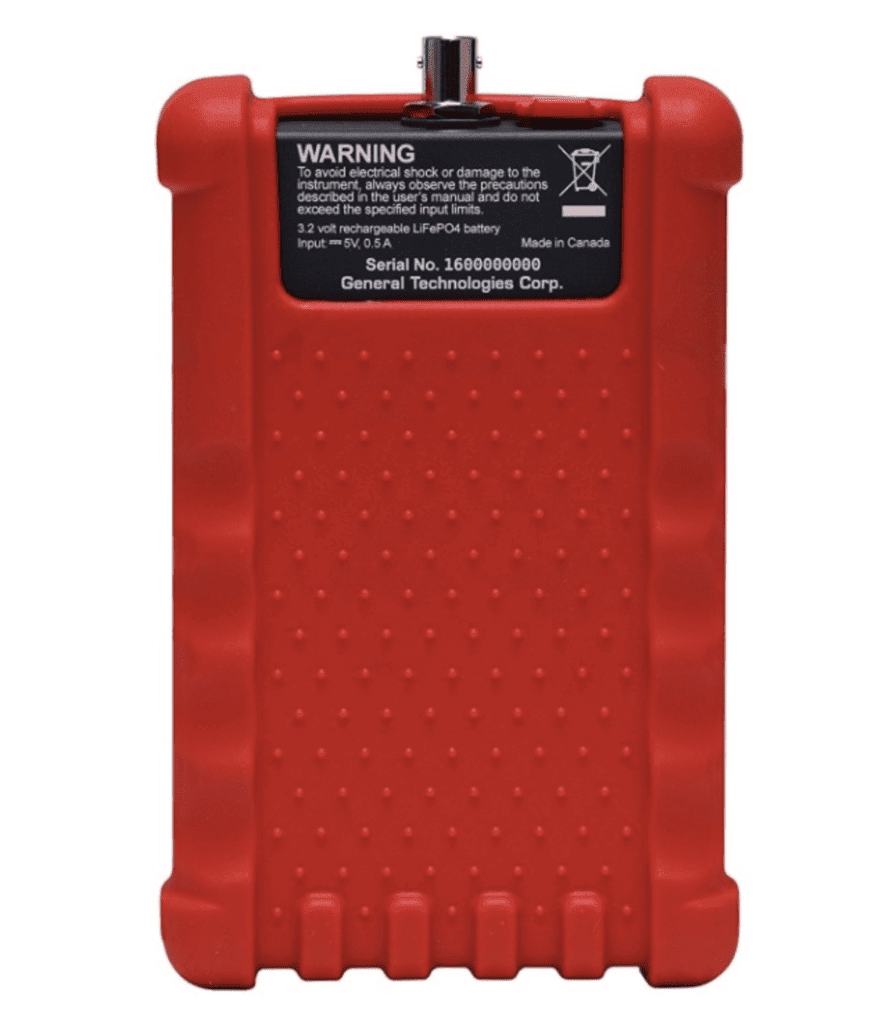

Fuente de alimentación interna: 1500 mA / h batería LiFePO4 recargable

Duración de la batería: Aproximadamente 6 horas de funcionamiento con una batería completamente cargada

Ahorro de energía: Apagado automático

Dimensiones físicas: 6.5 "(H) x 4.9" (W) x 1.4 "(D) o 165 mm x 124 mm x 36 mm (sin sonda)

Peso: 14.8 oz o 420 g (sin sonda)



RPM

Rango: 120 a 19,999 RPM

Resolución: 1 RPM

Precisión: ± 0,5% + 1 LSD



Voltaje de chispa (pico)

Rango: 0 a 50 kV

Resolución: 0.1 kV

Repetitividad: ± 0,2 kV



Tiempo de quemado (disparo)

Rango: 0 a 10.0 mS

Resolución: 0.1 mS

Precisión: ± 0,1 mS + 1 LSD



Tiempo de rampa de la corriente primaria de encendido (modo COP)

Rango: 0 a 10.0 mS

Resolución: 0.1 mS

Precisión: ± 0,1 mS + 1 LSD



Tiempo de permanencia (cable de la bujía)

Rango: 0 a 10.0 mS

Resolución: 0.1 mS

Precisión: ± 0,1 mS + 1 LSD



Especificaciones eléctricas:

Conector USB-micro de entrada: 5.0 voltios, 500 mA máximo



Para uso en:

Automóviles

Camiones

Barcos

Cortadoras de césped

Motosierra

Generadores de poder

Motores marinos

Motocicletas, etc.



Incluye:

GTC505

Sonda flexible

Recogida de la bobina en el enchufe (COP)

Recogida del hilo de la bujía (SPW)

Cable micro USB y adaptador para cargador de CA

Funda de goma de protección

Estuche acolchado para transporte y almacenamiento

Manual de usuario ( Ingles )

Video en español: https://youtu.be/r7BoTToPzxc



Made in Canada.
