VISOR DE SEÑAL DE ONDAS / VOLTAJE AUTOMOTOR  AUTO-WAVE HICKOK

WAE75000

Video: https://youtu.be/DhE0pQ4NB88

El WAE75000 es un visor de las formas de ondas de las señales, permitiendo a los usuarios verificar rápida y fácilmente que las señales y voltajes están presentes con su formato de forma de onda, mediante una escala de tensión / hora en la pantalla LCD en color, sin la necesidad de un osciloscopio y con mucho más detalle que un multímetro digital.

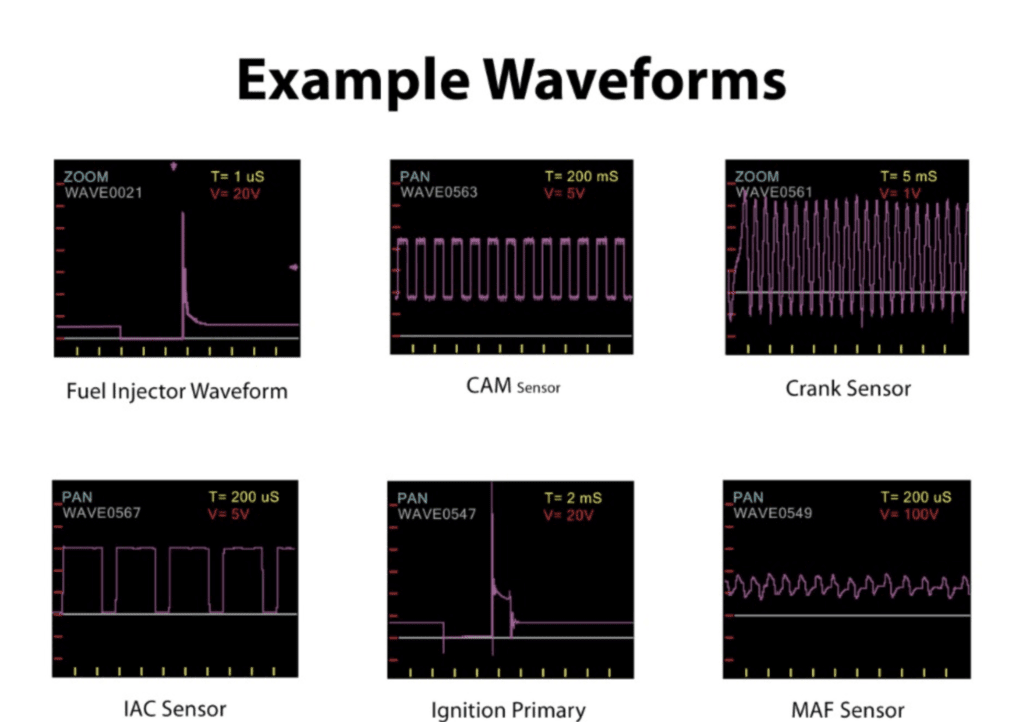

Los usuarios pueden ver las señales en el encendido primario, inyectores de combustible, MAF, O2, TPS, levas, componentes PWM y mucho más...

La función de auto-set ajusta automáticamente el voltaje y escalas de tiempo, lo que simplifica la visualización detallada de las formas de ondas para los usuarios que se están iniciando en este tipo de diagnóstico.

Auto Wave tiene una frecuencia de muestreo de hasta un millón de muestras / segundos y puede guardar imágenes instantáneas de las formas de onda para su posterior revisión en la herramienta o una PC.

Posee un zoom y Paneo para ajustar el punto de vista en detalle de las ondas de la señal.

Especificaciones :

Rango de voltaje de entrada:. +/- 150V (170V aprox. P/P visible en la pantalla LCD

Impedancia: 100K ohms

Resolución de voltaje: 1024 puntos (10-bit)

Detección de pico: resolución 2uS en todos los rangos por debajo de100uS

Corriente: Aprox. 50 mA

Rangos de voltaje: 150V, 100V, 50V, 20V, 10V, 5V, 2V, 1V

Rangos de tiempos: 20S, 15S, 10S, 5S, 2S, 1S, .5S, .2S, .1S

Zoom: 20X en 1/20

Frecuencia de muestreo: 1 Ms/Seg @ 100US/División

Voltímetro: +/- 150 V DC

Precisión: +/- 2% FS (por rango)

Almacenamiento: hasta 9999 ondas en la tarjeta SD

Display color 220 x 176 pixeles.

Contenido del kit:

Unidad Principal WAE75000

Sonda tipo aguja para prueba de señal 13cm

Cable Extensión de la sonda 94cm

Cable Adaptador a Batería 1,6mts (con cocodrilo)

Tarjeta micro SD de 4 GB.

Adaptador de tarjeta micro SD a SD.

Batería 9V

Manual.

Caja moldeada para protección y traslado.

Video: https://youtu.be/DhE0pQ4NB88

Made in USA.
